产品介绍

PRODUCT INTRODUCTION

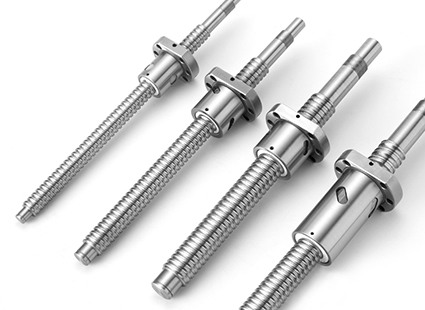

南通友谊机械制造有限公司是一家从事于滚珠丝杠副研发、生产、销售、售后为一体的企业,我公司生产的滚珠丝杠副具有高精度、高转速、低噪音、耐磨损、寿命长、性价比高等特点，丝杠采用轴承钢，在生产过程中注重细节，拒绝毛刺和不平整，使得安装更方便。丝杠的长度可按照客户要求提供详细图纸加工。产品用于数控机床、冶金机械、包装机械、印刷机械、木工机械、仪器仪表、军工、航天及传输生产线等行业。

主要型号如下：

FD型滚珠丝杠副

FL型滚珠丝杠副

FB/FZ型滚珠丝杠副

FDY型滚珠丝杠副

FZL型滚珠丝杠副

CDM型滚珠丝杠副

CDT型滚珠丝杠副

CZM型滚珠丝杠副

CZT型滚珠丝杠副

滚珠丝杠副特性

1、传动效率高

滚珠丝杠副的传动效率达85%-95%，为传统滑动丝杠副的2-4倍，如图一1所示，所以能以较小的扭矩得到较大的推力，亦可由直线运动转换为旋转的运动（运动可逆）。

2、运动平稳

滚珠丝杠副为点接触滚动运动，工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行，因此可精密地控制进给。

3、精度

滚珠丝杠副运动中温升较小，并可预紧清扫轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精度。

4、高扎实性

钢球滚动接触处均经硬化(HRc58-63)处理，并经精密磨削，具有较高疲劳性，滚动摩擦摩耗极微，具有较高的使用寿命和精度保持性：

5、同步性好

由于运动平稳、反应灵敏、无阻滞、无滑移，用几套相同的滚珠丝杆副同时传动几个相同的部件或装置，可以获得较好的同步运动。

6、高牢靠性

与其它传动机械、液压传动相比，滚珠丝杠副故障率较低，维修保养也比较简单，只需进行一般的润滑和防尘。场合可在无润滑状态下工作。

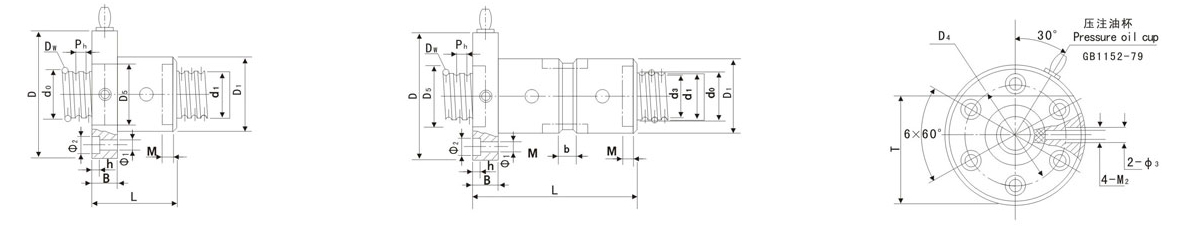

技术图纸

技术参数

	公称直径	基本导程	钢球直径	螺旋角	丝杠外径	循环列数		螺母安装尺寸									油杯	核定载荷N		刚度 N/μmKC
	do	Ph	Dw	β	d1	G	GD	D1	D	D4	L		B	h	Φ1	Φ2	M	动载荷 Co	静载荷 Coa
											G	GD
1604-3	16	4	2.381	4° 33′	15.3	3	3×2	28	52	38	37	65	10	6	5.8	10	M6	5744	12174	185
2004-3	20	4	2.381	3° 39′	19.3	3	3×2	36	60	48	40	70	11	6	5.8	10	M6	6836	16127	327
2005-3		5	3.175	4° 33′							46	80						8427	18398	361
2006-3		6	3.175	5° 27′							52	92						10189	21074	383
2504-3	25	4	2.381	2° 55′	24.2	3	3×2	40	66	53	40	70	11	6	5.8	10	M6	7542	20191	398
2504-4						4	4×2				44	78						9225	26921	460
2505-3		5	3.175	3° 38′		3	3×2				46	80						9668	24199	456
2505-4						4	4×2				50	90						11825	32266	612
2506-3		6	3.175	4° 22′		3	3×2				52	92						11732	37654	175
2506-4						4	4×2				60	108						14394	36876	585
3205-3	32	5	3.175	2° 51′	31.2	3	3×2	50	82	67	46	82	13	7	7	12	M6	10765	31024	579
3205-4						4	4×2				52	92						13167	41366	748
3206-3		6	3.175	3° 25′		3	3×2				52	92						15931	41287	638
3206-4						4	4×2				60	108						19486	55049	822
3208-3		8	4.763	4° 33′	31	3	3×2	53	90	71	66	115	15	9	9	15	M6	21295	50979	680
3208-4						4	4×2				75	135						26045	67972	884
3210-3		10	5.953	5° 41′		3	3×2				80	140						26020	57994	683
3210-4						4	4×2				90	160						31825	77325	887
4005-3	40	5	3.175	2° 17′	39.2	3	3×2	60	94	75	50	85	15	9	9	15	M8×1	11819	38818	691
4005-4						4	4×2				55	95						14456	51758	883
4006-3		6	3.969	2° 44′	39	3	3×2				58	100						17577	51690	772
4006-4						4	4×2				64	112						21495	68920	978
4008-3		8	4.763	3° 38′	38.8	3	3×2	63	100	80	66	116						23807	64511	846
4008-4						4	4×2				76	134						29118	86014	1043
4010-3		10	5.953	4° 33′	38.4	3	3×2	63	108	85	87	144	18	11	11	18		23347	73592	852
4010-4						4	4×2				94	162						33894	98123	1068
5005-3	50	5	3.175	1° 49′	49	3	3×2	71	110	90	50	85	15	9	9	15	M8×1	13127	49508	843
5005-4						4	4×2				55	95						14456	51758	1078
5006-3		6	3.969	2° 11′		3	3×2				58	100						19489	65522	923
5006-4						4	4×2				64	112						23837	87363	1175
5008-3		8	4.763	2° 55′	48.8	3	3×2	75	118	95	70	118	18	11	11	18	M10×1	26265	80765	934
5008-4						4	4×2				80	138						32124	107687	1247
5010-3		10	5.953	3° 39′	48.5	3	3×2				82	142						33667	96798	952
5010-4						4	4×2				94	162						41178	129065	1277
6308-3	63	8	4.763	2° 19′	61.8	3	3×2	90	132	110	70	123	18	11	11	18	M10×1	39062	102403	1120
6308-4						4	4×2				80	140						35545	136537	1494
6310-3		10	5.953	2° 53′	61.5	3	3×2	90	138	112	86	152	22	13	13.5	22		36835	120271	1124
6310-4						4	4×2				98	172						45053	160362	1450
